使用條件

用于電動終端式集中潤滑系統，由電控柜接受PV-2E型壓力操縱閥發出的信號，控制本閥實現兩條供油主管的交替供油和開放。

技術參數

型號		公稱壓力Mpa	最大流量L/min	通路數	回油口允許壓力	允許切換換頻率	環境溫度	彈簧形式	重量kg
標準型號	原型號
34DF-L2	SV-32	20	3	4	10	30	0-50℃	補償式	17
23DFF-L1	SV-31			3					10

使用說明

使用潤滑脂的錐入度為310～385（NLGI0#～1#）
貯油器內的壓力（回油口壓力）在3MPa以下時可直接使用。在3～10MPa時需采用外部泄油方式。

電源	AC220V 50Hz
功率	30W
電流	0.6A
瞬時電流	6.5A
允許電壓波動	+10～-15%
相對濕度	0-95%
暫載率	100%
絕緣等級	H

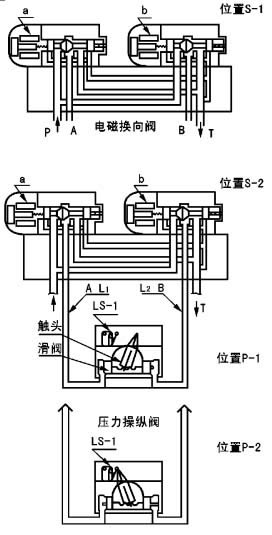

動作說明

位置S-1
圖示為給油結束狀態，電磁閥的電磁鐵a和b都斷電去磁，壓力油入口關閉，潤滑泵處于停止工作狀態。在此狀態下兩條供油主管都向貯油器開放。
位置S-2
泵啟動的同時，電磁鐵a通電得磁，泵輸出的潤滑脂經A 口被送向供油主管L1，供油主管L2仍向貯油器開放。
位置P-1
供油主管末端安裝壓力操縱閥，當主管L1末端的壓力超過壓力操縱閥的設定壓力時，將其滑閥推向右側。
位置P-2
滑閥移動右側，將與其聯動的觸頭拔到左側、使行程開關LS-1處于接通狀態，向電控柜發出信號，使電磁鐵a 斷電，泵停止工作，恢復到位置S-1。
下次給油，電磁鐵b通電，泵輸出的潤滑劑經B口被送向供油主管L2，壓力操縱閥動作使行程開關處于斷開狀態。

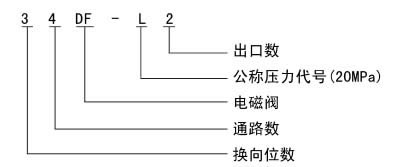

型號說明

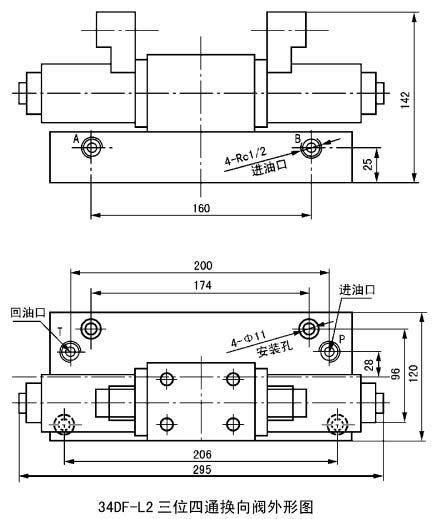

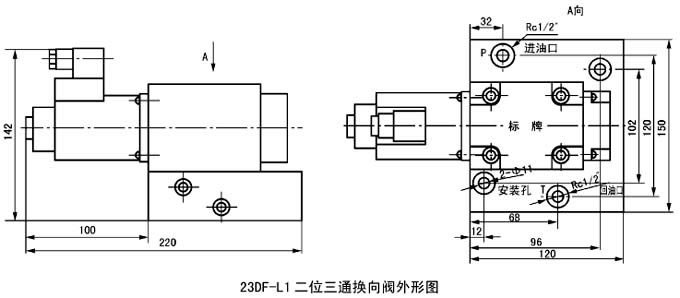

外形尺寸
