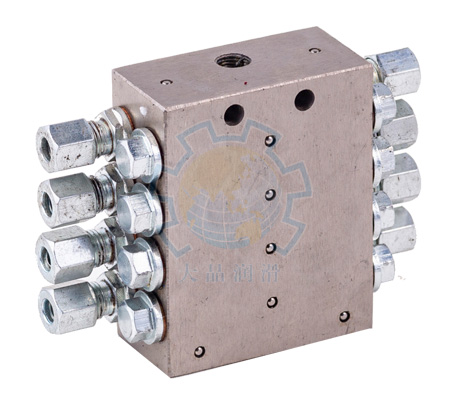

SSV型遞進式分配器
SSV系列單線遞進式分配器適用于公稱壓力為30MPa以下的單機或小型干稀油單線集中潤滑系統中。它靠殼體內部的活塞將由入口輸入的潤滑劑以預定的量可靠地和強制性地分配。
訂購咨詢
24小時咨詢熱線
13776970919
24小時咨詢熱線
13776970919
|
型 號
|
公稱壓力Mpa
|
每口額定給油量ml/循環
|
起動壓力Mpa
|
吐出口數
|
重量kg
|
|
SSV-6
|
30
|
0.2
|
≤1.5
|
6
|
1.1
|
|
SSV-8
|
8
|
1.5
|
|||
|
SSV-10
|
10
|
2.0
|
|||
|
SSV-12
|
12
|
2.5
|
|
型號
|
A
|
最大允許通過介質量(ml/min)
|
|
SSV-6
|
60
|
200
|
|
SSV-8
|
75
|
600
|
|
SSV-10
|
90
|
700
|
|
SSV-12
|
105
|
800
|
| 潤滑劑以箭頭方向進入分配器壓送到活塞A的右側末端?；钊鸄通過潤滑劑壓力而向左側運動。位于活塞A左側前端的潤滑劑通過殼體內部通道輸送到排出口2 并從此通過潤滑位置管道到達摩擦位置。 |  |
| 當活塞A到達其左側終端位置后，通向活塞B右側終端位置的連接通道打開。潤滑劑流動到活塞B右側的末端并使活塞B向左側運動。位于活塞B左側前端的潤滑劑通過殼體內部通道輸送到排出口7。 |  |
| 當活塞B位于其左側終端位置后，它使得通向活塞C右側終端位置的連接通道打通，這樣潤滑劑在壓力的作用下流動并使活塞C向左運動。而位于活塞C左側前端的潤滑劑輸送到排出口5。 |  |
現在通向活塞D的連接通道是打開的，潤滑劑壓送到活塞D右側末端。位于活塞D左側前端的潤滑劑將從排出口3 輸出。 |
 |
| 當活塞D打通通向活塞A左側終端的連接通道后，潤滑劑流動并將活塞A向右推動。位于活塞A前右側的潤滑劑輸送到排出口1。 這時活塞B至D從左側向右側運動，按以上相反方向順序動作完成一個周期循環并可重新開始一個新的循環。 |
 |
